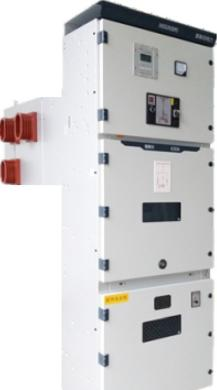

AMV-ZYG智能消(xiao)諧及過電壓抑制柜

我國3- 35kV系統(tong)中(zhong)存(cun)在(zai)如(ru)下(xia)幾種過(guo)(guo)電壓(ya)(ya)：斷路器動作過(guo)(guo)程中(zhong)產(chan)(chan)(chan)生的(de)(de)(de)(de)操作過(guo)(guo)電壓(ya)(ya)、電容(rong)元(yuan)件(jian)和非線性電感在(zai)—定條件(jian)下(xia)產(chan)(chan)(chan)生的(de)(de)(de)(de)諧振過(guo)(guo)電壓(ya)(ya)、雷(lei)擊時產(chan)(chan)(chan)生的(de)(de)(de)(de)大氣過(guo)(guo)電壓(ya)(ya)和單相接地時產(chan)(chan)(chan)生的(de)(de)(de)(de)弧光(guang)過(guo)(guo)電壓(ya)(ya)等。此(ci)類事故發(fa)生的(de)(de)(de)(de)原(yuan)因(yin)，除(chu)了(le)與系統(tong)中(zhong)安裝的(de)(de)(de)(de)過(guo)(guo)電壓(ya)(ya)保(bao)護裝置(zhi)的(de)(de)(de)(de)性能有(you)關外，系統(tong)本身的(de)(de)(de)(de)復雜(za)性對過(guo)(guo)電壓(ya)(ya)裝置(zhi) 的(de)(de)(de)(de)選(xuan)擇有(you)若重要的(de)(de)(de)(de)影響，對于不(bu)同的(de)(de)(de)(de)系統(tong)，選(xuan)擇過(guo)(guo)電壓(ya)(ya)保(bao)護時需考(kao)慮系統(tong)輸配電線路的(de)(de)(de)(de)類型，輸配電線 路的(de)(de)(de)(de)網絡結構，負(fu)載的(de)(de)(de)(de)性質和系統(tong)的(de)(de)(de)(de)接地方式等等。

針(zhen)對(dui)如此復雜的系(xi)統，難以孤(gu)立的使用某種或(huo)某幾種過電(dian)(dian)壓保護(hu)裝(zhuang)萱(xuan)來(lai)全面抑制(zhi)各種類型的系(xi)統過電(dian)(dian)壓。針(zhen)對(dui)目前中(zhong)壓系(xi)統過電(dian)(dian)壓防治的現狀，智能消諧及過電(dian)(dian)壓抑制(zhi)柜，可消除系(xi)統中(zhong)過電(dian)(dian)壓保護(hu)元件及裝(zhuang)置的保護(hu)死區(qu)，優化系(xi)統過電(dian)(dian)壓的保護(hu)特性。

智能消諧及(ji)過電(dian)壓抑制(zhi)柜適用于發電(dian)、變電(dian)和用電(dian)企業(ye)的3-35 kV電(dian)力系統，并可替代電(dian)壓互感(gan)器(qi)柜、專(zhuan)用避雷(lei)器(qi)柜等。

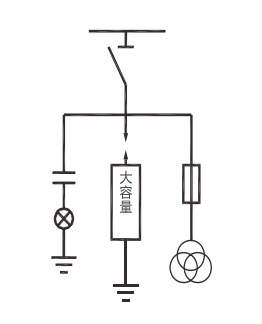

智能消(xiao)諧及過(guo)電壓(ya)抑制柜內采用我公司研(yan)制的(de)專用元(yuan)件——大容(rong)量綜(zong)合過(guo)電壓(ya)保護(hu)器，能過(guo)有效平緩過(guo)電壓(ya)的(de)上升前言并(bing)削平電壓(ya)尖峰，并(bing)能夠(gou)耐受過(guo)電壓(ya)產生的(de)超大能量，該專用元(yuan)件與過(guo)電壓(ya)保護(hu)器及消(xiao)弧柜的(de)保護(hu)特性(xing)相匹配，可(ke)以全面消(xiao)除(chu)系統過(guo)電壓(ya)保護(hu)的(de)死(si)區。

智(zhi)(zhi)能消諧及過電(dian)(dian)壓(ya)(ya)抑制柜在正常運行時，柜內智(zhi)(zhi)能裝(zhuang)置實(shi)時變短的(de)檢測(ce)PT提供的(de)電(dian)(dian)壓(ya)(ya)信(xin)號(hao)，一(yi)旦發生PT斷線、過壓(ya)(ya)、欠(qian)壓(ya)(ya)、低電(dian)(dian)壓(ya)(ya)、諧振、弧光接(jie)地(di)等現(xian)象(xiang)，智(zhi)(zhi)能裝(zhuang)置利用(yong)DSP高速、重復的(de)數據處理能力實(shi)現(xian)傅立頁分析，通過對電(dian)(dian)壓(ya)(ya)互(hu)感器(qi) PT的(de)二次電(dian)(dian)壓(ya)(ya)進行采集、判斷，紀實(shi)準確地(di)對系統各(ge)種狀態(tai)進行分析，判斷出(chu)系統的(de)故(gu)障(zhang)情況，并顯(xian)示故(gu)障(zhang)類別，輸出(chu)相應的(de)開關量(liang)接(jie)點信(xin)號(hao)，用(yong)于報警。

當系統出現諧(xie)振(zhen)(zhen)，智(zhi)能消諧(xie)及過電壓抑制柜智(zhi)能消諧(xie)裝置根據系統諧(xie)振(zhen)(zhen)的不同頻(pin)率實(shi)現快(kuai)速(su)動作(zuo)，輸出相應的開關(guan)量節點，用于(yu)報(bao)警，并快(kuai)速(su)實(shi)現液晶顯(xian)示。

智(zhi)能(neng)消(xiao)諧及(ji)過電壓抑制柜(ju)具有RS485接口，配有標(biao)準的Modbus通(tong)訊規約(yue)，與用(yong)戶微機監控系統(tong)實現數據遠距離通(tong)訊和(he)數據傳達。

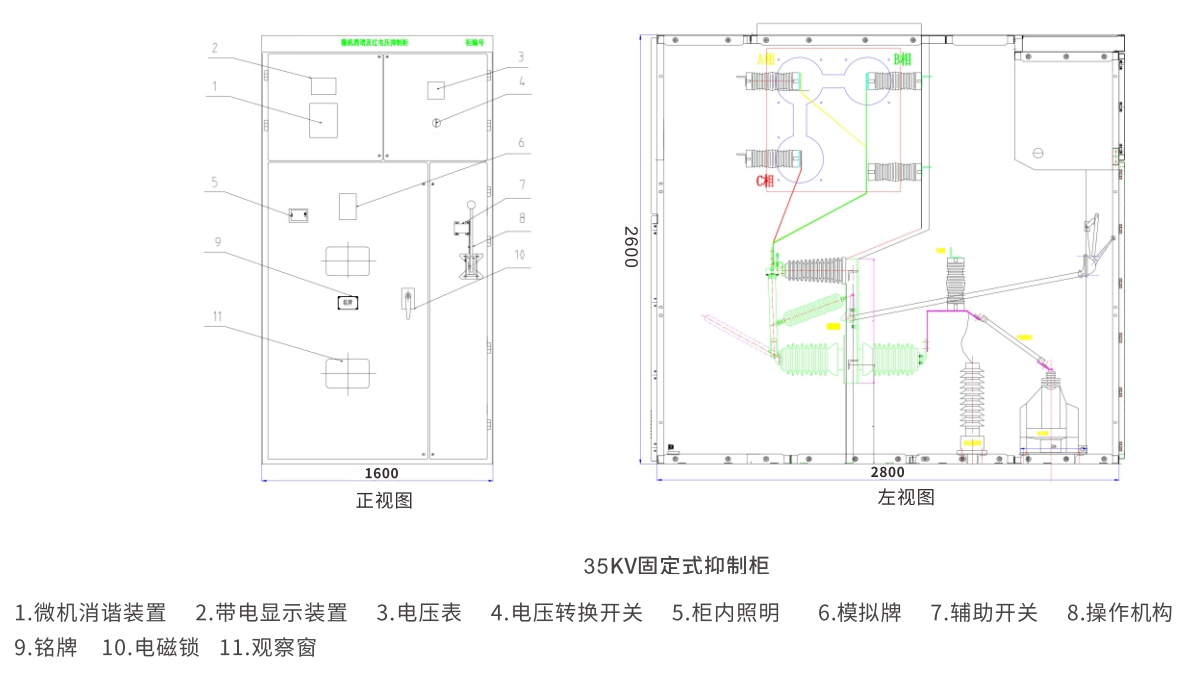

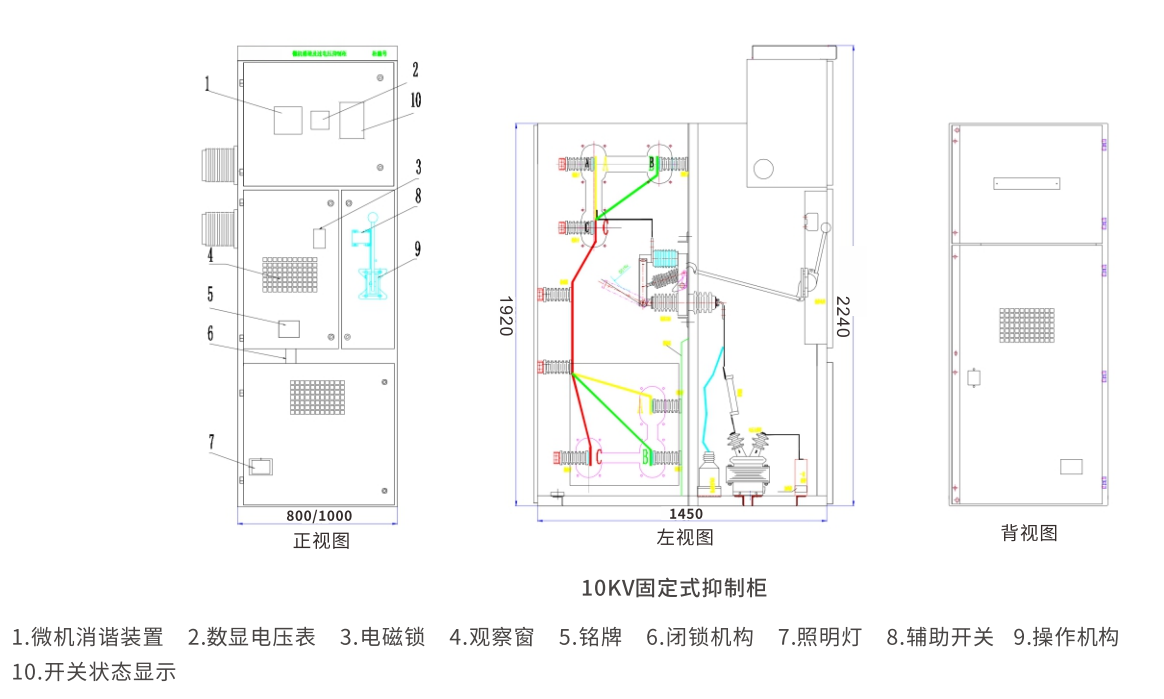

整套裝置為固定式后(hou)手(shou)車式開關柜，外(wai)型尺(chi)寸可根據用戶要(yao)求加工(gong)，對6KV、lOKV的柜體(ti)，考慮今后(hou)用戶檢(jian)修(xiu)方便，寬度—般(ban)不(bu)小于(yu)800mm,對于(yu)35KV柜體(ti)，寬度—般(ban)不(bu)小于(yu)1800mm; 深度和高度可以按照與其并柜的柜體(ti)尺(chi)寸來定。
