AMY-KXG快速開關(guan)消弧及過電壓保護裝置
我司最新研制的快速開關消(xiao)弧(hu)消(xiao)諧(xie)及過電壓保護柜，依托核心元件"VSC"渦流驅動斷(duan)路器技術 ，可在(zai)15m s內快速動作(zuo)，實(shi)現快速動作(zuo)，大電流通斷(duan)的特(te)點。
裝(zhuang)置能(neng)夠(gou)快速(su)準確地選出(chu)故障路線 ，并且允許通過630A以(yi)上的(de)電(dian)容電(dian)流。基千斷路器能(neng)夠(gou)重復開斷的(de)特性，真(zhen)正做到(dao)了免維護，充分(fen)保(bao)障電(dian)網(wang)安全運行(xing)。
裝置(zhi)非(fei)常適用千系統復(fu)雜，要求開斷(duan)速度快、開斷(duan)容量大的(de)場合。
裝(zhuang)置對(dui)于中壓電網(wang)常見的(de)電壓越限、系統斷線(xian)、單相(xiang)接(jie)地、鐵磁諧振等(deng)故障(zhang)都(dou)能(neng)實現快速(su)檢測(ce)與(yu)控(kong)制，并能(neng)實時監測(ce)系統運行電壓，具(ju)有極高的(de)性價(jia)比。
采用(yong)原裝(zhuang)進(jin)口特制(zhi)快速(su)真(zhen)空斷路(lu)器(qi)作(zuo)為接地(di)開(kai)關(guan)，裝(zhuang)置可在20ms以內快速(su)動作(zuo)，大大縮短單相接地(di)電弧的(de)持續的(de)時間。
裝置動作后可(ke)允(yun)許至少630A的(de)(de)系統電(dian)(dian)容電(dian)(dian)流(liu)(liu)長期流(liu)(liu)過，保(bao)護性能不收(shou)電(dian)(dian)網(wang)規模的(de)(de)影響，既(ji)適用于電(dian)(dian)纜(lan)電(dian)(dian)網(wang)、混(hun)合電(dian)(dian)網(wang)，也(ye)適合架空電(dian)(dian)網(wang)
裝(zhuang)置(zhi)動作(zuo)后(hou)有發(fa)生(sheng)(sheng)非故(gu)障(zhang)(zhang)相(xiang)絕緣對地擊穿(chuan)時(shi)，故(gu)障(zhang)(zhang)相(xiang)接地開關在(zai)5ms左右快(kuai)速分閘，避(bi)免發(fa)生(sheng)(sheng)兩相(xiang)短路，同事無需(xu)認為干預 自動做好下次動作(zuo)的準(zhun)備。
利用將(jiang)故障(zhang)相直(zhi)接接地、電弧熄滅(mie)前后只(zhi)有(you)故障(zhang)線(xian)路零序電流變(bian)化最(zui)大，而非(fei)故障(zhang)電路基本不變(bian)的特征，巧妙地解決了弧光接地選線(xian)不準的難題。

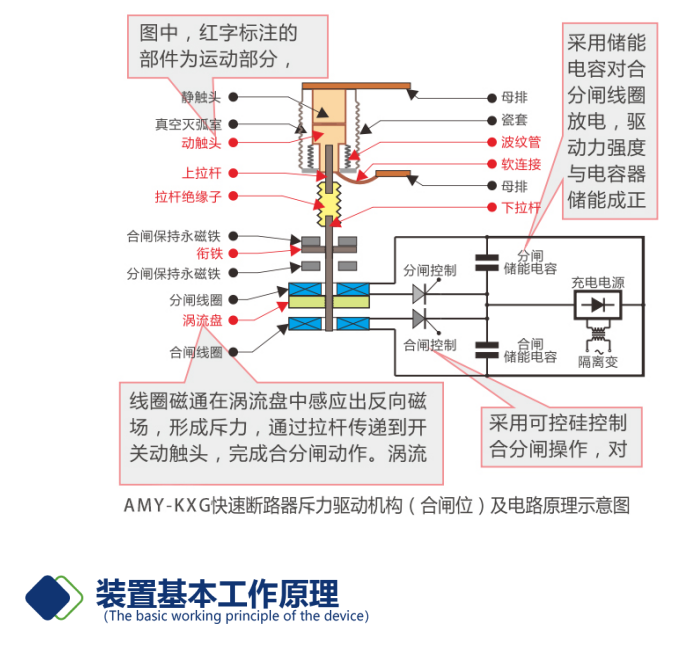

VSC系列”渦流驅動“快(kuai)速(su)斷(duan)(duan)路(lu)器是一(yi)種電容器儲能、渦流盤驅動、永(yong)磁保(bao)持、直動式快(kuai)的速(su)永(yong)磁真空斷(duan)(duan)路(lu)器，機械分 閘時間(jian)小于5ms、最大開斷(duan)(duan)電流不(bu)小于80kACo100次。
1. 系統(tong)(tong)發(fa)生(sheng)弧光接(jie)(jie)地(di)(di)(di)(di)時(shi)，微(wei)(wei)機控制器(qi)根據(ju)(ju)傳(chuan)來的(de)電(dian)(dian)壓(ya)(ya)(ya)信(xin)號(hao)判斷(duan)接(jie)(jie)地(di)(di)(di)(di)的(de)相別及弧光接(jie)(jie)地(di)(di)(di)(di)類型，同時(shi)發(fa)出(chu)指令使(shi)故(gu)(gu)(gu)(gu)障(zhang)(zhang)相的(de)真(zhen)(zhen)(zhen)空(kong)(kong)(kong)斷(duan)路器(qi)閉合，把系統(tong)(tong)由(you)不穩定的(de)弧光接(jie)(jie)地(di)(di)(di)(di)故(gu)(gu)(gu)(gu)障(zhang)(zhang)變為(wei)穩定的(de)金屬性(xing)接(jie)(jie)地(di)(di)(di)(di)故(gu)(gu)(gu)(gu)障(zhang)(zhang)，故(gu)(gu)(gu)(gu)障(zhang)(zhang)相的(de)對地(di)(di)(di)(di)電(dian)(dian)壓(ya)(ya)(ya)降為(wei)零(ling)，原接(jie)(jie)地(di)(di)(di)(di)故(gu)(gu)(gu)(gu)障(zhang)(zhang)點的(de)弧光消失(shi)，其他(ta)兩相的(de)對地(di)(di)(di)(di)電(dian)(dian)壓(ya)(ya)(ya)升高至線電(dian)(dian)壓(ya)(ya)(ya)。真(zhen)(zhen)(zhen)空(kong)(kong)(kong)斷(duan)路器(qi)動作后數秒（根據(ju)(ju)接(jie)(jie)地(di)(di)(di)(di)性(xing)能(neng)不同，動作時(shi)間(jian)不同），微(wei)(wei)機控制器(qi)令故(gu)(gu)(gu)(gu)障(zhang)(zhang)相的(de)真(zhen)(zhen)(zhen)空(kong)(kong)(kong)斷(duan)路器(qi)斷(duan)開(kai)，若真(zhen)(zhen)(zhen)空(kong)(kong)(kong)斷(duan)路器(qi)斷(duan)開(kai)后，再(zai)無弧光接(jie)(jie)地(di)(di)(di)(di)故(gu)(gu)(gu)(gu)障(zhang)(zhang)現象(xiang)，說明這(zhe)一接(jie)(jie)地(di)(di)(di)(di)故(gu)(gu)(gu)(gu)障(zhang)(zhang)是暫(zan)時(shi)性(xing)的(de)，系統(tong)(tong)恢(hui)復(fu)正常運行；若真(zhen)(zhen)(zhen)空(kong)(kong)(kong)斷(duan)路器(qi)斷(duan)開(kai)后，再(zai)次出(chu)現弧光接(jie)(jie)地(di)(di)(di)(di)故(gu)(gu)(gu)(gu)障(zhang)(zhang)，則微(wei)(wei)機控制器(qi)認定這(zhe)—故(gu)(gu)(gu)(gu)障(zhang)(zhang)為(wei)永久性(xing)弧光接(jie)(jie)地(di)(di)(di)(di)，此時(shi)再(zai)次發(fa)出(chu)指令使(shi)故(gu)(gu)(gu)(gu)障(zhang)(zhang)相的(de)真(zhen)(zhen)(zhen)空(kong)(kong)(kong)斷(duan)路器(qi)閉合，微(wei)(wei)機控制器(qi)將按照預(yu)先設定的(de)程序發(fa)出(chu)報警信(xin)號(hao)，告知值(zhi)班人員故(gu)(gu)(gu)(gu)障(zhang)(zhang)發(fa)生(sheng)的(de)相別。在真(zhen)(zhen)(zhen)空(kong)(kong)(kong)斷(duan)路器(qi)接(jie)(jie)地(di)(di)(di)(di)點過程中出(chu)現的(de)短暫(zan)過電(dian)(dian)壓(ya)(ya)(ya)，由(you)過電(dian)(dian)壓(ya)(ya)(ya)保(bao)護器(qi)YZQ進行限制。
故(gu)障相真空斷(duan)(duan)路(lu)器(qi)(qi)第二次閉(bi)合接地后不再分開(kai)，只有當(dang)故(gu)障線路(lu)自動或人工切除后，由(you)中央(yang)控制(zhi)室(shi)或當(dang)地給(gei)微機(ji)控制(zhi)器(qi)(qi)發出復位指令(ling)，微機(ji)控制(zhi)器(qi)(qi)收到復位指令(ling)后，令(ling)故(gu)障相真空斷(duan)(duan)路(lu)器(qi)(qi)斷(duan)(duan)開(kai)，系統恢復正常運行。
2.當系統發生諧振(zhen)時 ，微機控制器在PT的開口 三角繞組(zu)瞬間接入(ru)大功(gong)率的消(xiao)(xiao)諧電阻(zu)，利用消(xiao)(xiao)諧電阻(zu)破(po)壞系統的諧振(zhen)參數，消(xiao)(xiao)耗諧振(zhen)功(gong)率， 從而(er)消(xiao)(xiao)除系統的諧振(zhen)故障(zhang)。
3.本裝置配(pei)備了(le)專用的小電(dian)流接地選(xuan)項模塊，該選(xuan)線模塊與消弧裝置配(pei)。
正視圖(tu) 左視圖(tu) 側視圖(tu)

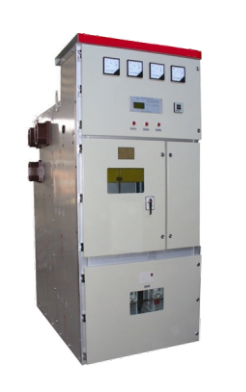

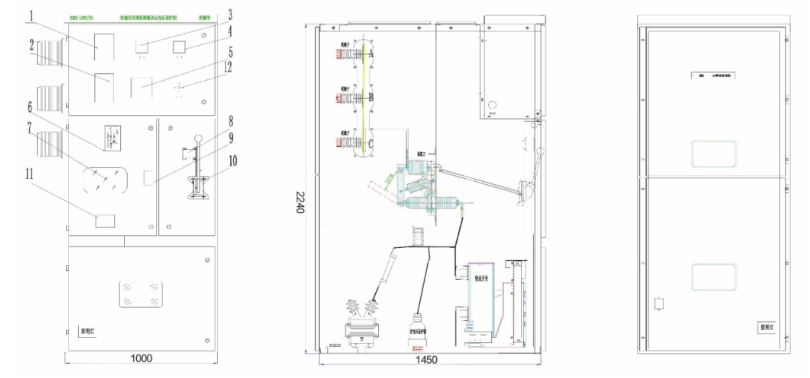

10kv快(kuai)速(su)開關(guan)消弧柜(ju)
1、PT并列(lie) 2、開關顯示 3、電流表(biao) 4、電壓(ya)表(biao)5、快速消諧(xie)控制器 6、模擬排 7、觀察窗8、輔助(zhu)開關9、電磁(ci)鎖(suo)10、操作(zuo)機構11、銘牌12、消弧投退開關
正視(shi)圖 左(zuo)視(shi)圖

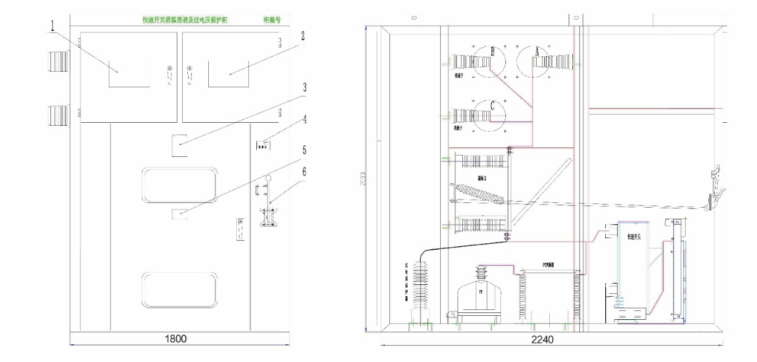

35kv快速(su)開關消弧柜
1、快速開關控制器裝(zhuang)置(zhi)2、PT并(bing)列切換(huan)裝(zhuang)置(zhi) 3、一次(ci)系(xi)統模擬牌4、照明燈(deng)5、銘牌
6、隔離開關輔助開關
